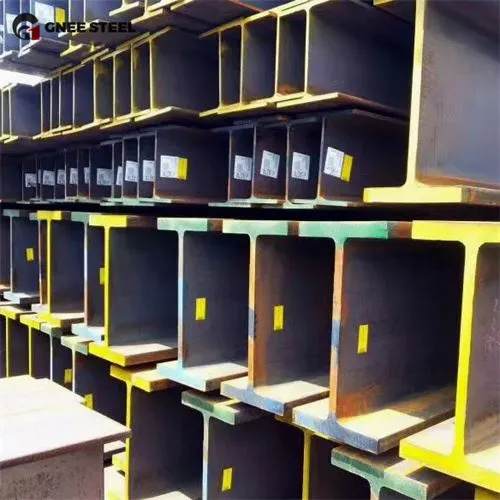

Struktūra Steel H profils W27*178 A36 A992
W27 × 178 materiāla H gaismas specifikācijas
W: Plaša atloka h-beam tērauds.
27: tērauda nominālais augstums collās, apmēram 686 mm.
178: svars uz pēdu, mārciņās uz pēdu (LB/pēdas), apmēram 265 kg/m (svars uz metru).
Augstums: apmēram 686 mm (27 collas).
Atloka platums: apmēram 356 mm (14 collas).
Tīmekļa biezums: apmēram 17,3 mm (0. 68 collas).
Atloka biezums: apmēram 30,2 mm (1,19 collas).
Šķērsgriezuma laukums: apmēram 338 cm² (52,3 collas).
W27 × 178 H-staru var ražot ar A36 vai A992 materiāliem. Abi materiāli atbilst ASTM (Amerikas testēšanas un materiālu biedrības) standartiem, taču to veiktspēja un lietojums ir atšķirīgs.
A36 H tipa tērauda staru salīdzinājums pret A992 H staru materiālu
| Raksturīgs | A36 | A992 |
|---|---|---|
| Tērauda tips | Oglekļa konstrukcijas tērauds | Augstas stiprības zems leģētā tērauds |
| Peļņas izturība | Lielāks vai vienāds ar 250 MPa | 345-450 MPA |
| Stiepes izturība | 400-550 MPA | 450-620 MPA |
| Maksāt | Apakšējais | Augstāks |
| Metināmība | Lielisks | labs |
| Galvenais pieteikums | Vispārējā ēkas konstrukcija | Augstas stiprības struktūras (piemēram, tilti) |
W27 × 178 materiāla H gaismas funkcijas
Sekciju raksturlielumi: W27 × 178 tērauda stars H ir plašs atloka H-stars ar optimizētu šķērsgriezuma laukuma sadalījumu un augstu izturības un svara attiecību. Atloks ir plašs, un tīmeklis ir plāns, kas ir piemērots lieliem liekšanas mirkļiem un bīdes spēkiem.
Liekuma spēja: tā kā atloks un tīmeklis ir sakārtoti taisnā leņķī, W27 × 178 ir lieliska liekšanas pretestība visos virzienos.
Svars: apmēram 265 kg uz metru, tas ir smagāks modelis W27 sērijā un ir piemērots ainām, kurām nepieciešama liela slodzes spēja.
A36 A992 H tērauda profila pielietojuma salīdzinājums
A36 W27 × 178 H profila tērauds: Piemērots vispārējām civilās un rūpniecības ēku konstrukcijām, piemēram, rūpnīcām un noliktavām; Izmanto ainās, kur izturības prasības nav īpaši augstas, piemēram, tilti un mehānisko aprīkojuma rāmji.
A992 W27 × 178 H staru profils: plaši izmantots lielas vaigā ēkās (piemēram, daudzstāvu ēkas un vingrošanas vietas); Piemērots struktūrām, kurām nepieciešama augsta izturība un izturība, piemēram, tilti, jūras platformas un smago aprīkojuma atbalstu.
Labāk darbojas zemestrīces pakļautajās vietās vai augstas temperatūras darba vidē.
