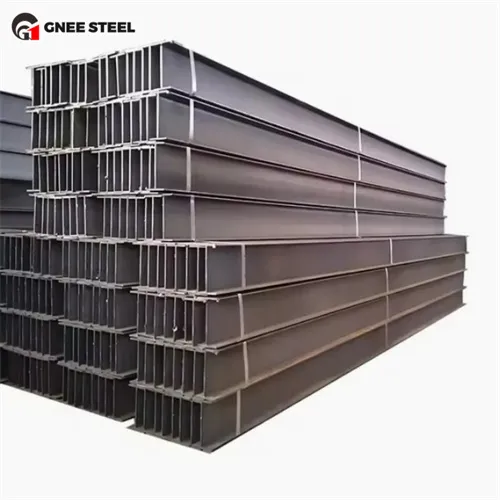

Augstas kvalitātes A992 W30X173 W30X191 W atloka stars
A992 tērauda konstrukcijas H stars ir zems amerikāņu standarta tērauds, kas tiek ieviests ASTM A6 standartā. Tas ir paredzēts augstas stiprības un augsta noguruma izturībai un ir piemērots dinamiskas slodzes videi.
A992 tērauda staru kaudzes H ķīmiskais sastāvs optimizē metināmību un korozijas izturību, ar ražas izturību lielāka vai vienāda ar 345MPa (50KSI), stiepes izturību 448-517 MPa (65-75 KSI) un pagarinājums lielāks par vai līdz 18%.
A992 H formas staru kūļa priekšrocības
Strenuma un svara attiecība: lielais inerces un moduļa sekcijas moments, spēcīga liekšanas pretestība un var samazināt struktūras mirušo svaru.
Seismiskā pretestība: var absorbēt enerģiju, izmantojot plastmasas deformāciju dinamiskā slodzē, lai uzlabotu drošību.
W atloka staru nosaukšana
W30: kopējais sekcijas augstums 30 collas (apmēram 762 mm).
X173\/x191: Vienības garuma svars ir attiecīgi 173 mārciņas\/pēdas (apmēram 257 kg\/m) un 191 mārciņas\/pēdas (apmēram 284 kg\/m).
Atlases salīdzinājums
| Salīdzināšanas izmēri | W30X173 H SEKCIJAS STEMS | W30X191 metāla H stars |
|---|---|---|
| Unit svars | 257 kg\/m | 284 kg\/m |
| FLEXULURA KPTAKTS | Piemērots vidēja laiduma sijām | Smaga slodze vai super gara laiduma struktūra |
| Ekonomisks | Zemākas izmaksas | Jāņem vērā slodzes prasība. |
Šķērsgriezuma parametri (aprēķināti, pamatojoties uz līdzīgām specifikācijām)
| parametrs | W30X173 (aprēķinātā vērtība) | W30X191 (aprēķinātā vērtība) |
|---|---|---|
| Kājas platums (b) | ~ 265-270 mm | ~ 270-275 mm |
| Tīmekļa biezums (TW) | ~ 15-17 mm | ~ 17-19 mm |
| Atloka biezums (TF) | ~ 22-25 mm | ~ 25-28 mm |
| Šķērsgriezuma zona (a) | ~ 330 cm² | ~ 365 cm² |
